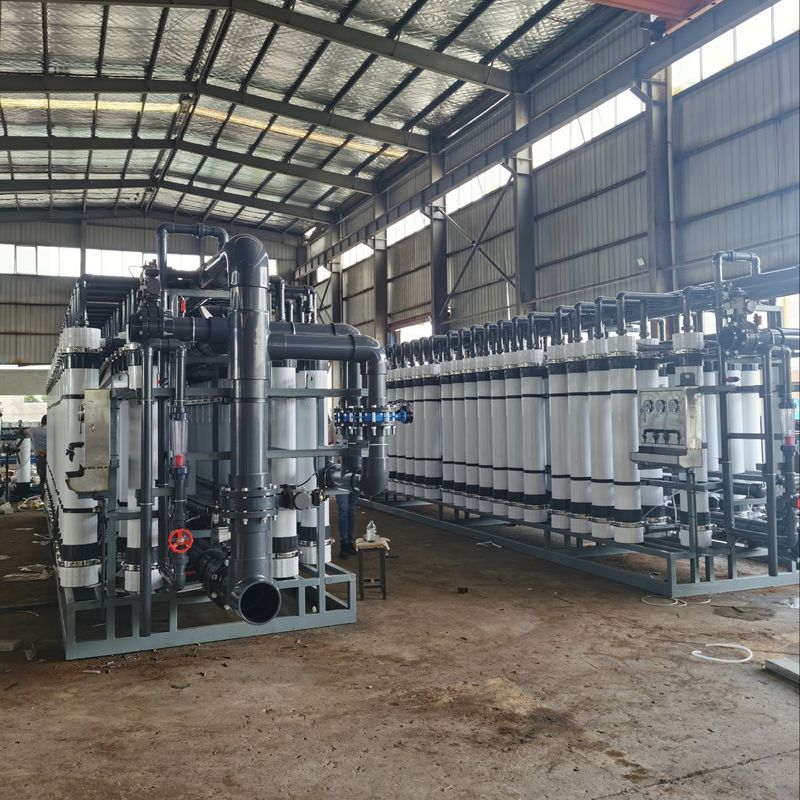

Sistema Columned do equipamento do F para a purificação de água com material de PVDF
1,1 o Ultrafiltration é uma variedade de filtragem de membrana em que forças tais como inclinações da pressão ou de concentração conduzem a uma separação através de uma membrana semipermeable. Os sólidos e os solutes suspendidos - o peso molecular for retido no retentate assim chamado, quando água e baixo - de solutes altos do peso molecular passam através da membrana no permeam. Este processo da separação é usado na indústria e na pesquisa refinando e concentrando soluções macromoleculares, especialmente soluções da proteína.
O Ultrafiltration do fluxo transversal (igualmente conhecido como o Ultrafiltration do fluxo tangencial) é um processo da separação onde o córrego da alimentação seja paralelamente à superfície da membrana, que ajuda a controlar a formação da camada do gel, extremamente melhorando a estabilidade do fluxo e a vida da membrana contra sistemas de fluxo perpendiculares.
Ao contrário da filtragem convencional que causa um acúmulo rápido dos sólidos na superfície da membrana, a filtragem do fluxo transversal aumenta a passagem de permea com a membrana e a eficiência total do fluxo.
As membranas sanitárias e industriais do ultrafiltration são compreendidos de um semi-permeável, a camada polimérico da membrana moldou em uma carcaça uniforme, ou o material do revestimento protetor. A filtragem de Synder emprega a inversão de fases aos solventes extra fora do narcótico líquido do polímero que foi moldado no material de suportação. Enquanto os solventes são extraídos, o polímero solidifica a formação de uma estrutura de poro assimétrica, que seja ideal para a rejeção de controlo na superfície, ao promover a taxa de transferência máxima de permear.
2,2 estrutura e especificações dos módulos da membrana do F
2.2.1 tamanho pequeno dos módulos do F
Tamanho e peso
|
Modelo | KH-UF-4040W-PVDF | KH-UF-6040W-PVDF |
Diâmetro do módulo (A, milímetros) | Φ90 milímetro | Φ160 milímetro | |
Comprimento do módulo (B, milímetros) | 960mm | 960mm | |
Comprimento do módulo (C, milímetros) | 1106 milímetros | 1304 milímetros | |
Tamanho da entrada/tomada (D, milímetros) | DN25 | DN32 | |
Tipo de funcionamento | Parte externa a para dentro | Parte externa a para dentro | |
Área da membrana | 8,0 m2 | 20 m2 | |
Peso seco do módulo | 5 quilogramas | 12 quilogramas | |
Parâmetros |
Material de Shell | UPVC | UPVC |
Material da membrana | PVDF | PVDF | |
Tamanho do poro da membrana | 0.03μm | 0.03μm | |
Diâmetro interno da fibra oca | 0,7 milímetros | 0,7 milímetros | |
Diâmetro exterior da fibra oca | 1.3mm | 1.3mm | |
Turbidez de permear a água | ≤ 0.2NTU | ≤ 0,2 NTU | |
Valor do SDI de permear a água
|
≤ 3 | ≤ 3 | |
Flua a taxa de água refinada (0.10MP, 20℃) |
≥1000L/H | ≥3000L/H | |
Processo típico
|
Variação da temperatura | 5-45 ℃ | 5-45 ℃ |
Escala do valor de PH | 2-13 | 2-13 | |
Permeando a taxa do fluxo para diferente Água |
40 - 80 l/m2/hr | 40 -80 l/m2/hr | |
Pressão de funcionamento | MPa ≤0.12 | ≤0.12MPa | |
Pressão de entrada máxima | 0,2 MPa | 0.2MPa | |
Taxa de remoinho do fluxo |
1.5-2.0 vezes de Permeando o fluxo |
1.5-2.0 vezes de Permeando o fluxo |
|
Épocas de remoinho | Uma vez por 30-120 minutos | Uma vez por 30-120 minutos | |
Limpeza química em linha durante o remoinho | Uma vez por 7-14 dias | Uma vez por 7-14 dias |
A estrutura como o seguinte: 2.2.2 tipo A de 8 polegadas de módulo do F.
Tamanho e peso
|
Modelo | KH-UF-8040W-PVDF | KH-UF-8060W-PVDF |
Diâmetro do módulo (A, milímetros) | Φ200 milímetro | Φ200 milímetro | |
Comprimento do módulo (B, milímetros) | 1220 milímetros | 1640 milímetros | |
Comprimento do módulo (C, milímetros) | 1365 milímetros | 1785 milímetros | |
Tamanho da entrada/tomada | DN50 | DN50 | |
Tipo de funcionamento | Parte externa a para dentro | Parte externa a para dentro | |
Área da membrana | 30 m2 | 45 m2 | |
Peso seco do módulo | 20 quilogramas | 35 quilogramas | |
Parâmetros |
Material de Shell | UPVC | UPVC |
Material da membrana | PVDF | PVDF | |
Tamanho do poro da membrana | 0.03μm | 0.03μm | |
Diâmetro interno da fibra oca | 0,7 milímetros | 0,7 milímetros | |
Diâmetro exterior da fibra oca | 1.3mm | 1.3mm | |
Turbidez de permear a água | ≤ 0.2NTU | ≤ 0,2 NTU | |
Valor do SDI de permear a água
|
≤ 3 | ≤ 3 | |
Taxa do fluxo para da água refinada (0.10MP, 20℃) |
≥ 3600L/H | ≥ 5400L/H | |
Processo típico
|
Variação da temperatura | 5-45 ℃ | 5-45 ℃ |
Escala do valor de PH | 2-13 | 2-13 | |
Permeando a taxa do fluxo para diferente Água |
40 - 80 l/m2/hr | 40 -80 l/m2/hr | |
Pressão de funcionamento | MPa ≤0.12 | ≤0.12MPa | |
Pressão de entrada máxima | 0,2 MPa | 0.2MPa | |
Taxa de remoinho do fluxo |
1.5-2.0 vezes de Permeando o fluxo |
1.5-2.0 vezes de Permeando o fluxo |
|
Épocas de remoinho | Uma vez por 30-120 minutos | Uma vez por 30-120 minutos | |
Limpeza química em linha durante o remoinho | Uma vez por 7-14 dias | Uma vez por 7-14 dias |
2.2.3 tipo B de 8 polegadas de módulo do F. A estrutura como o seguinte:
Tamanho e peso
|
Modelo | KH-UF-SFX2860-PVDF | KH-UF-SFX2880-PVDF |
Diâmetro do módulo (OD, milímetros) | Φ225 milímetro | Φ225 milímetro | |
Comprimento do módulo (L1, milímetros) | 1500 milímetros | 2000 milímetros | |
Comprimento do módulo (L2, milímetros) | 1630 milímetros | 2130 milímetros | |
Comprimento do módulo (L3, milímetros) | 1820 milímetros | 2320 milímetros | |
Comprimento do módulo (L, milímetros) | 1860 milímetros | 2360 milímetros | |
Tipo de funcionamento | Parte externa a para dentro | Parte externa a para dentro | |
Área da membrana | 52 m2 | 77 m2 | |
Peso seco do módulo | 42 quilogramas | 62 quilogramas | |
Parâmetros |
Material de Shell | UPVC | UPVC |
Material da membrana | PVDF | PVDF | |
Tamanho do poro da membrana | 0.03μm | 0.03μm | |
Diâmetro interno da fibra oca | 0,7 milímetros | 0,7 milímetros | |
Diâmetro exterior da fibra oca | 1.3mm | 1.3mm | |
Turbidez de permear a água | ≤ 0.2NTU | ≤ 0,2 NTU | |
Valor do SDI de permear a água
|
≤ 3 | ≤ 3 | |
Flua a taxa de água refinada (0.10MP, 20℃) |
≥ 6500L/H | ≥ 8000L/H | |
Processo típico
|
Variação da temperatura | 5-45 ℃ | 5-45 ℃ |
Escala do valor de PH | 2-13 | 2-13 | |
Permeando a taxa do fluxo para diferente Água |
40 - 80 l/m2/hr | 40 -80 l/m2/hr | |
Pressão de funcionamento | MPa ≤0.12 | ≤0.12MPa | |
Pressão de entrada máxima | 0,2 MPa | 0.2MPa | |
Taxa de remoinho do fluxo |
1.5-2.0 vezes de Permeando o fluxo |
1.5-2.0 vezes de Permeando o fluxo |
|
Épocas de remoinho | Uma vez por 30-120 minutos | Uma vez por 30-120 minutos | |
Limpeza química em linha durante o remoinho | Uma vez por 7-14 dias | Uma vez por 7-14 dias |
A instalação e o processo de aplicação inteiros de nossos módulos de MBR são descritos como a seguinte foto:
